介绍一下最近做的小项目——咔哒相册

当你的显示器已经达到了144HZ的时候，我做了一个电子相册，刷新一次需要38秒

相册使用了一块墨水屏，能够最大程度还原纸张的质感

这样我就可以把日历、油画、照片全部装进去

当相册中照片像胶卷冲印一样缓慢展现的时候

会议也会慢慢浮现

先来看效果

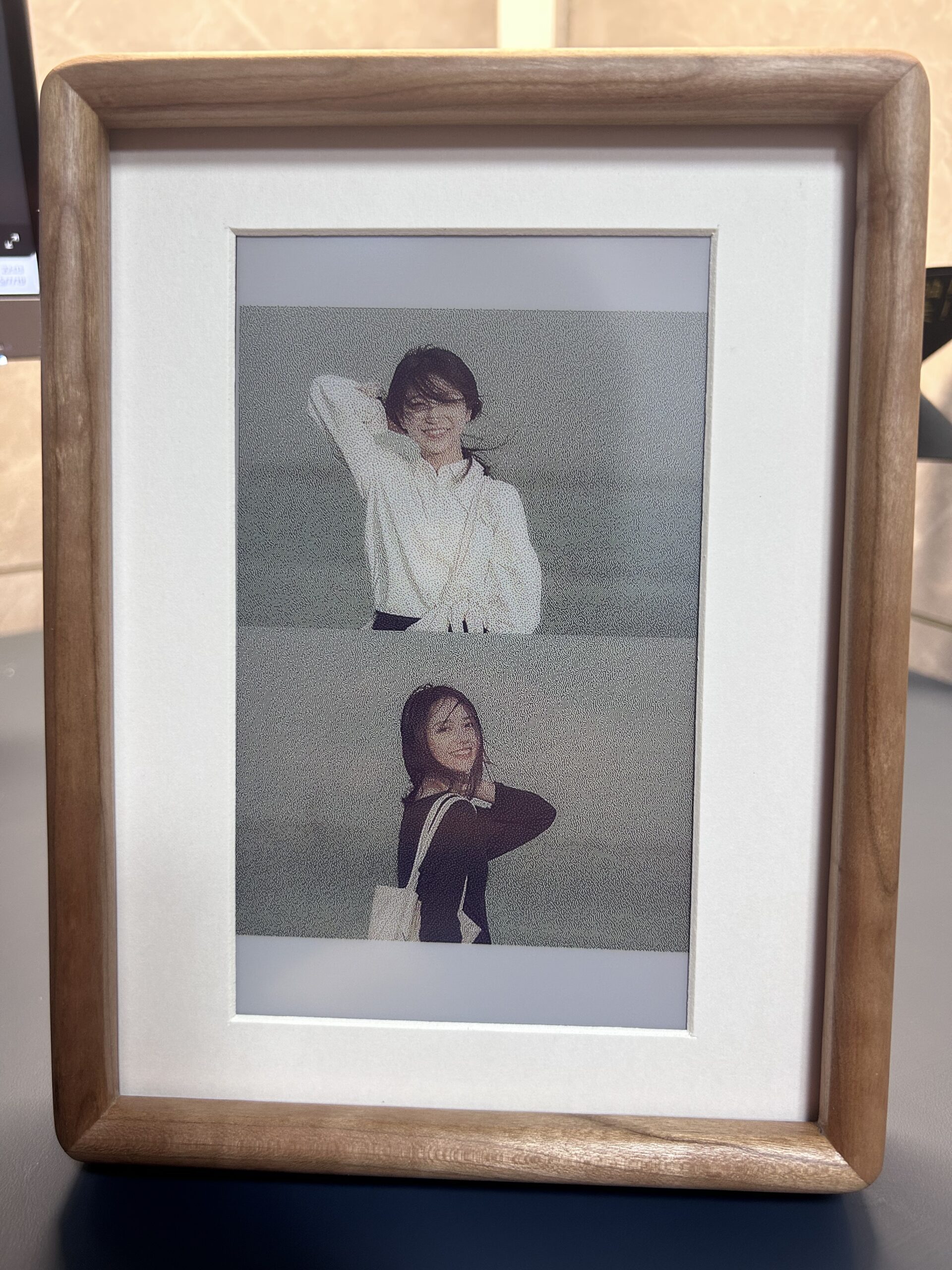

1.照片模式

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

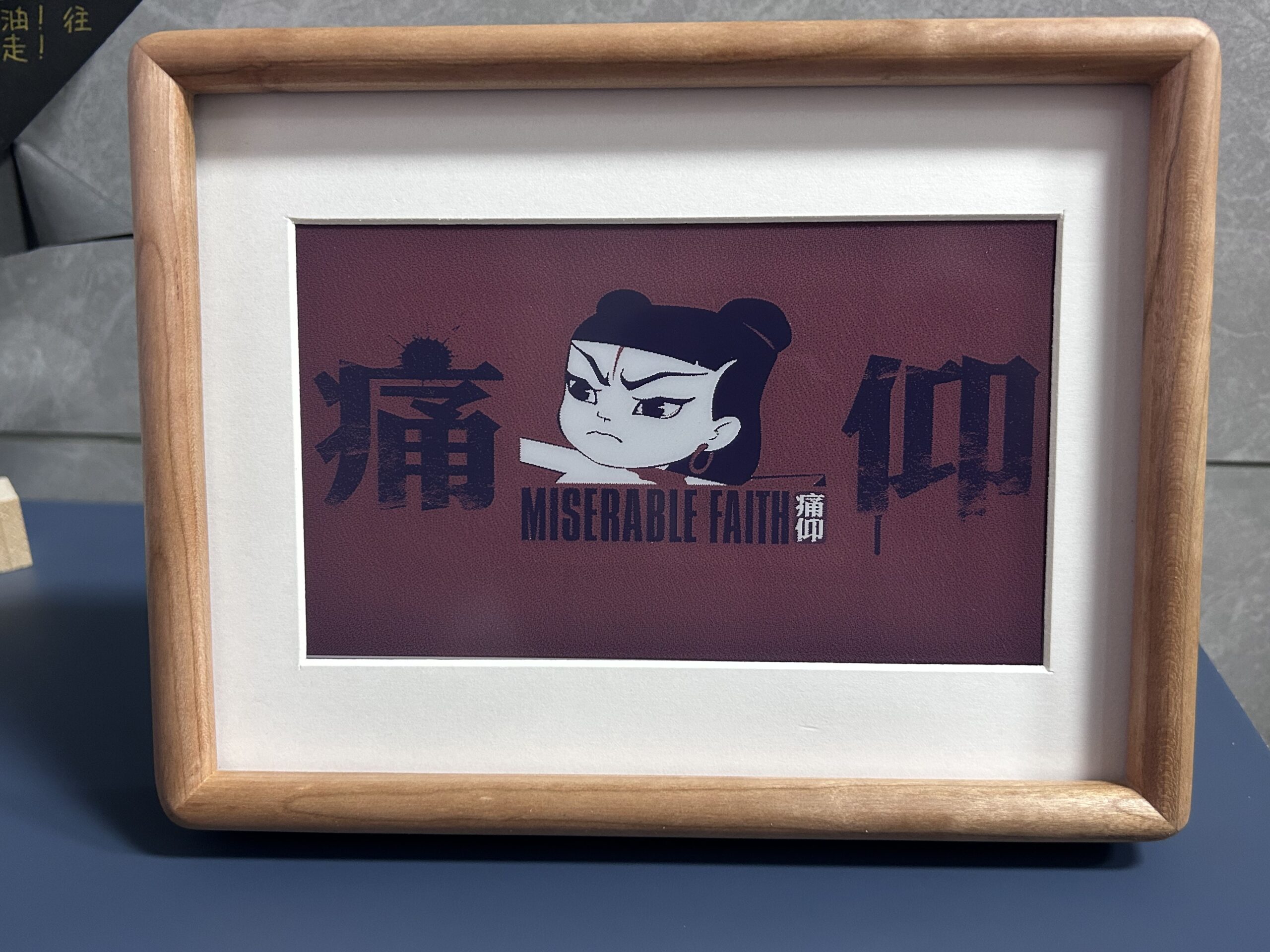

2.横向照片展示

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

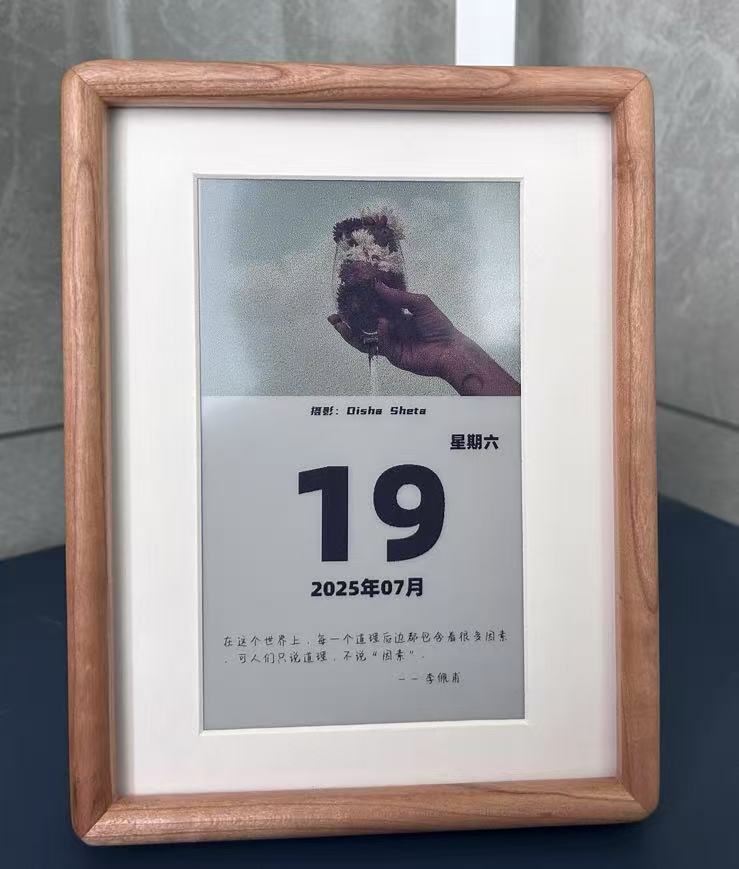

3.日历模式

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

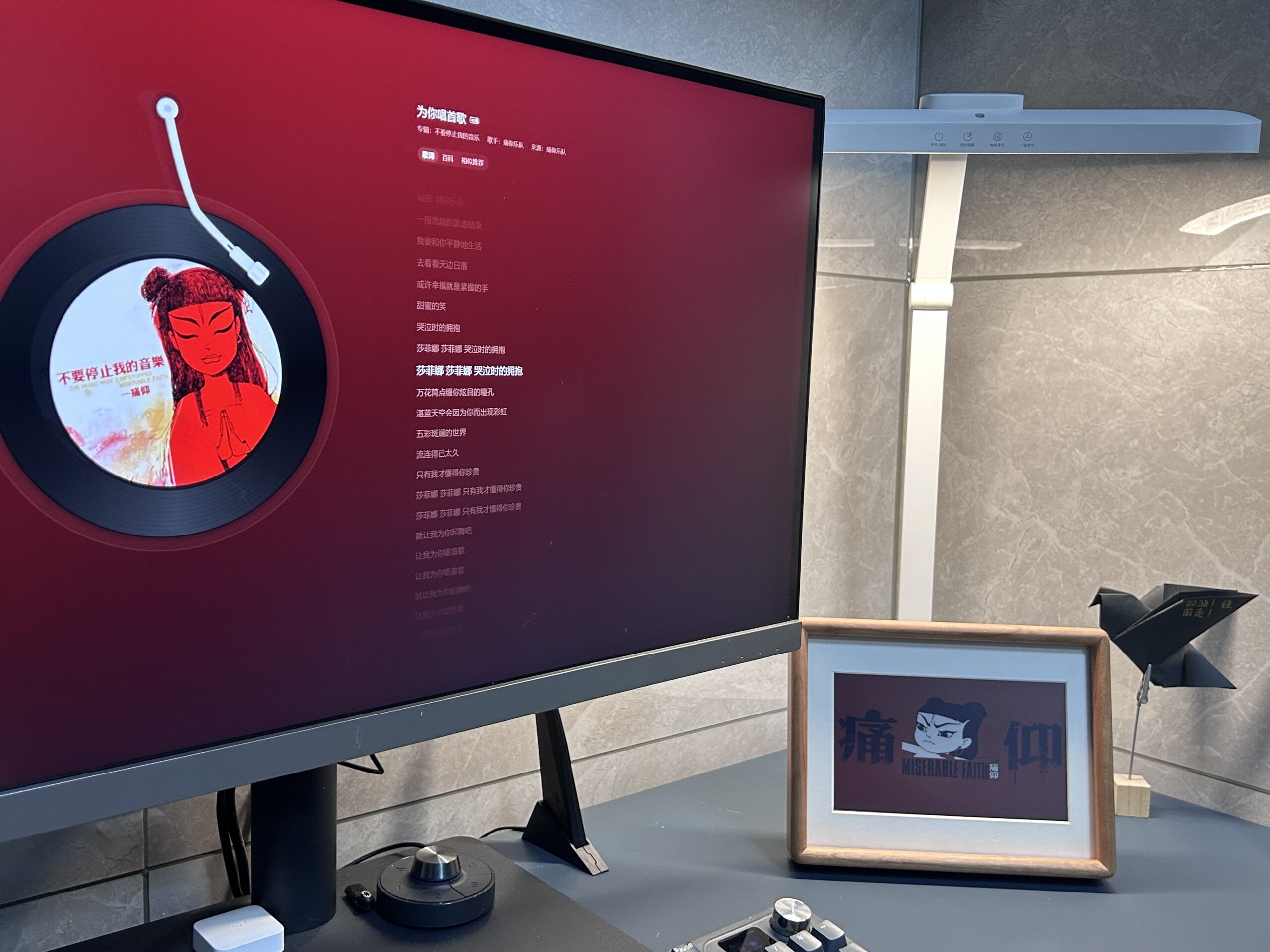

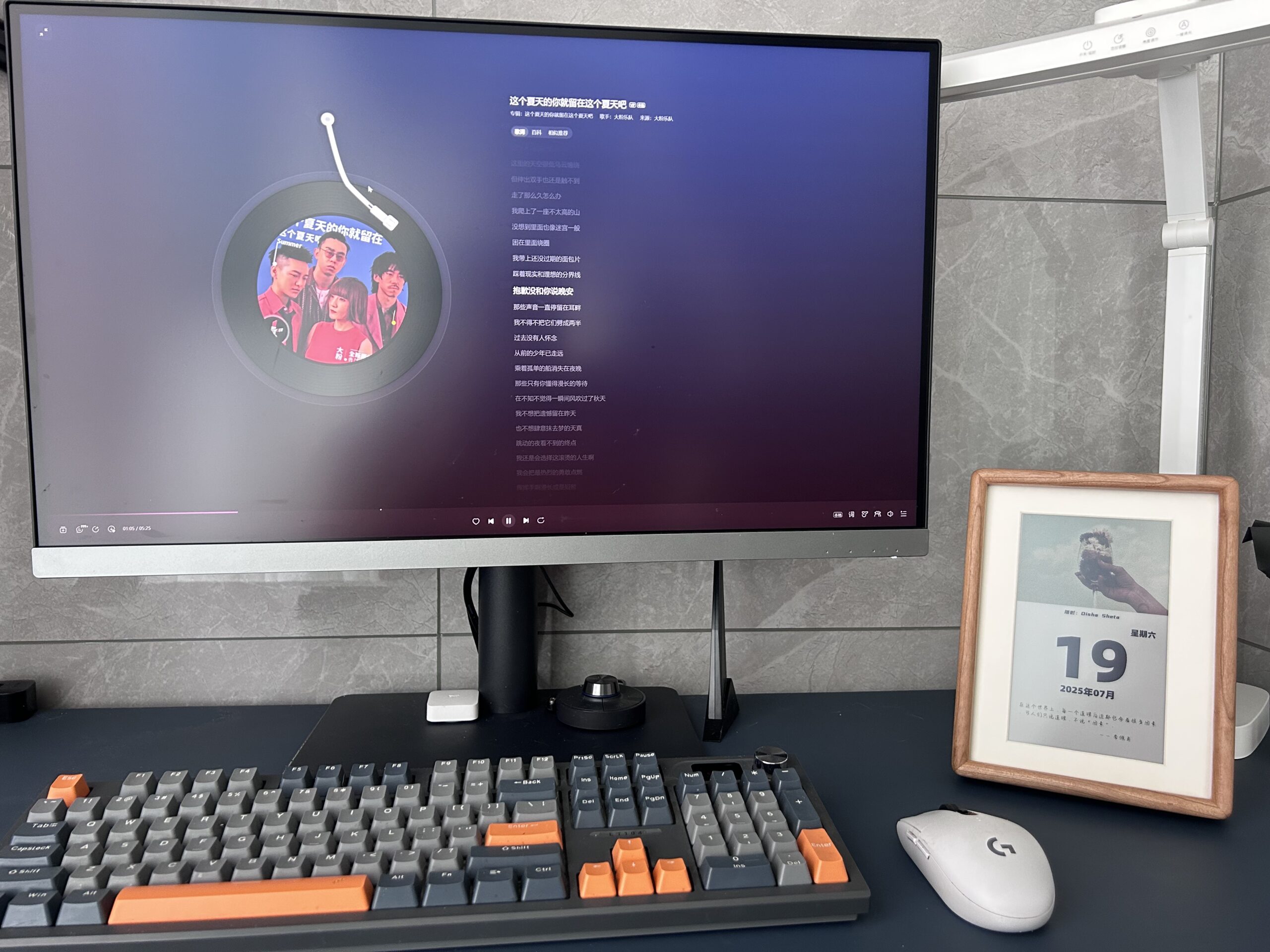

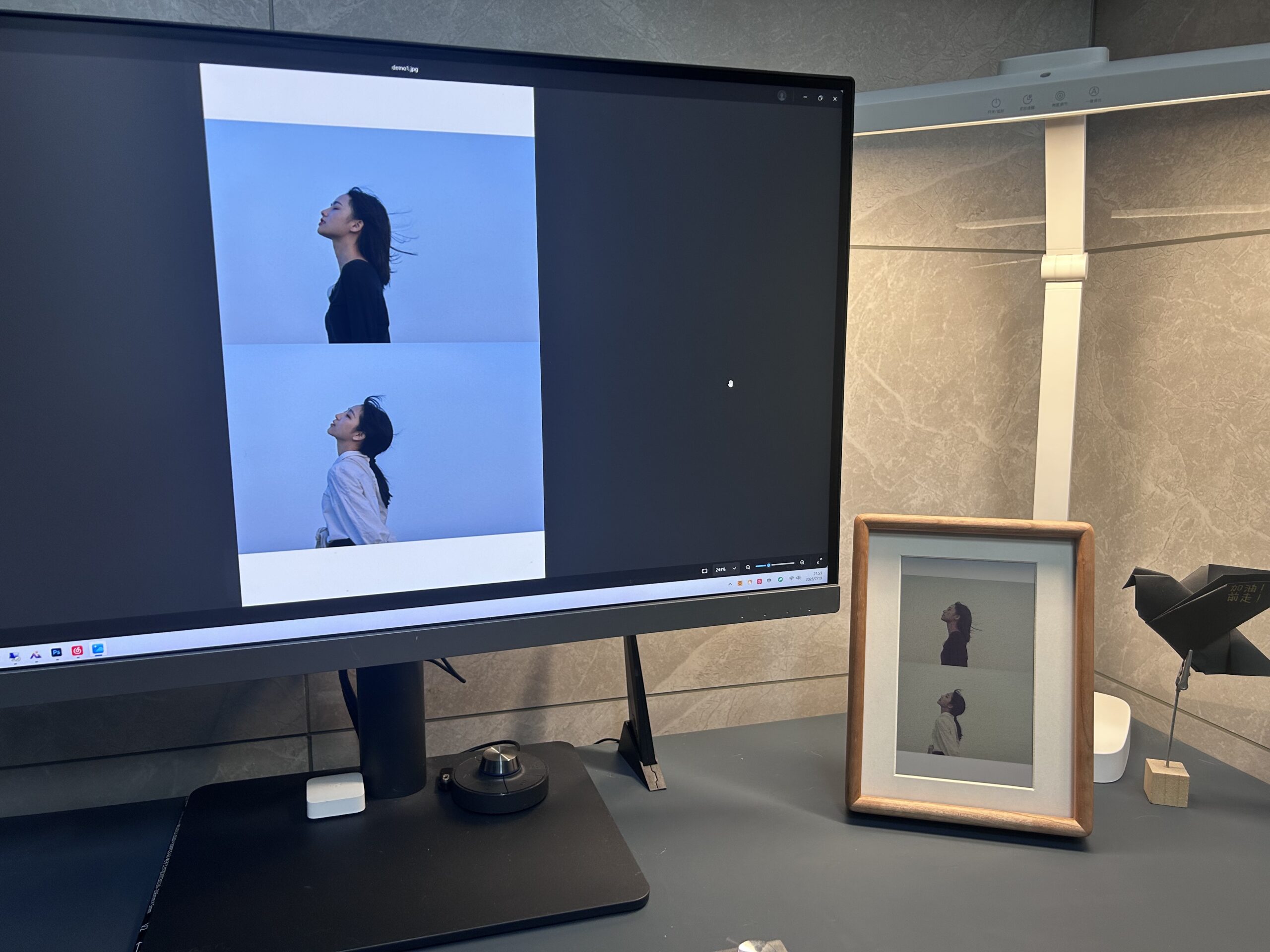

桌面效果展示

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

咔哒相册

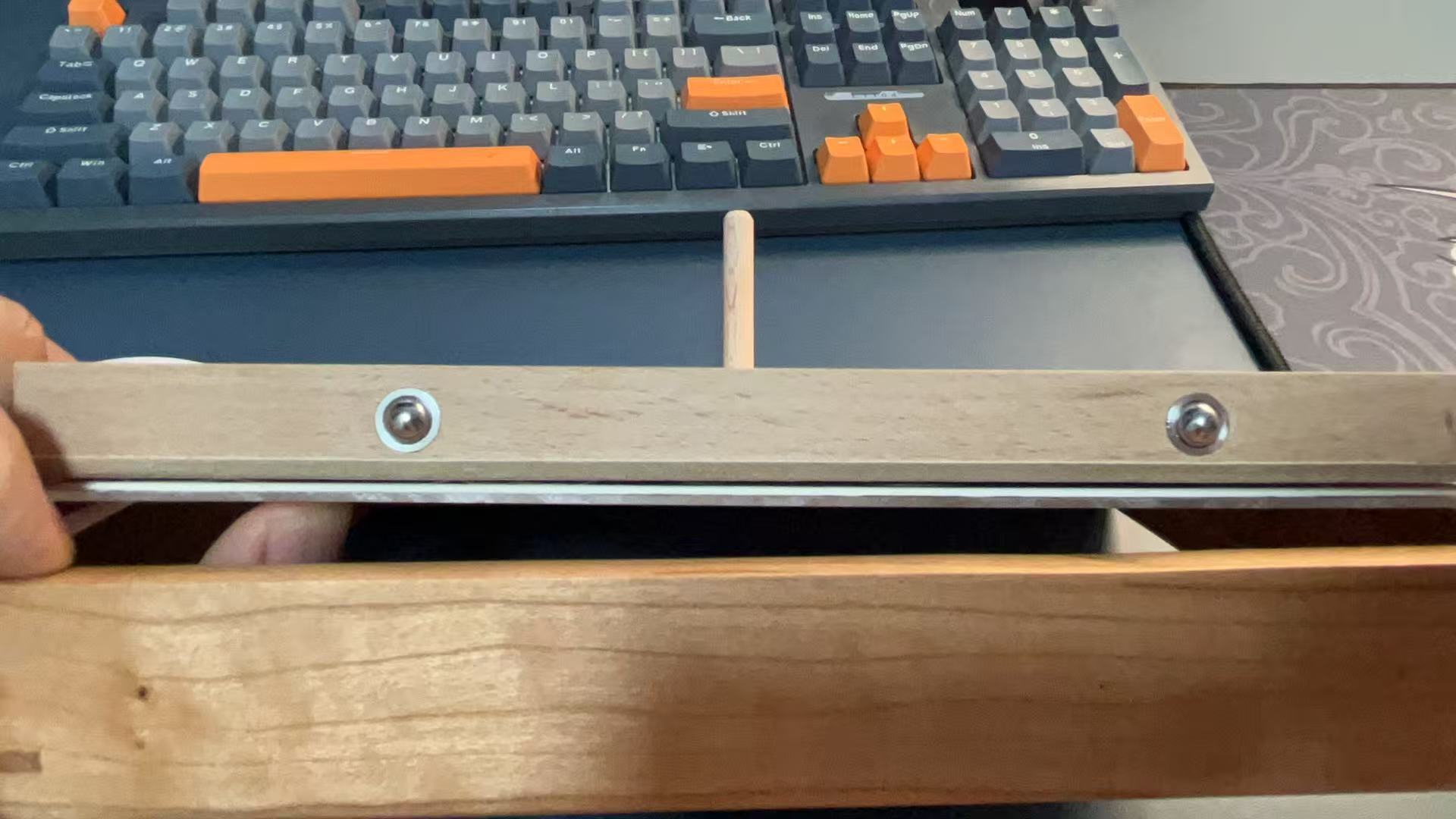

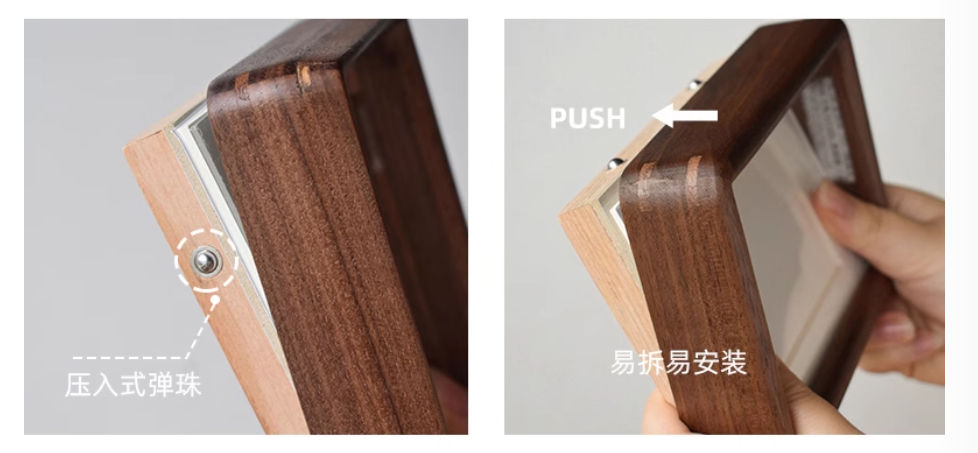

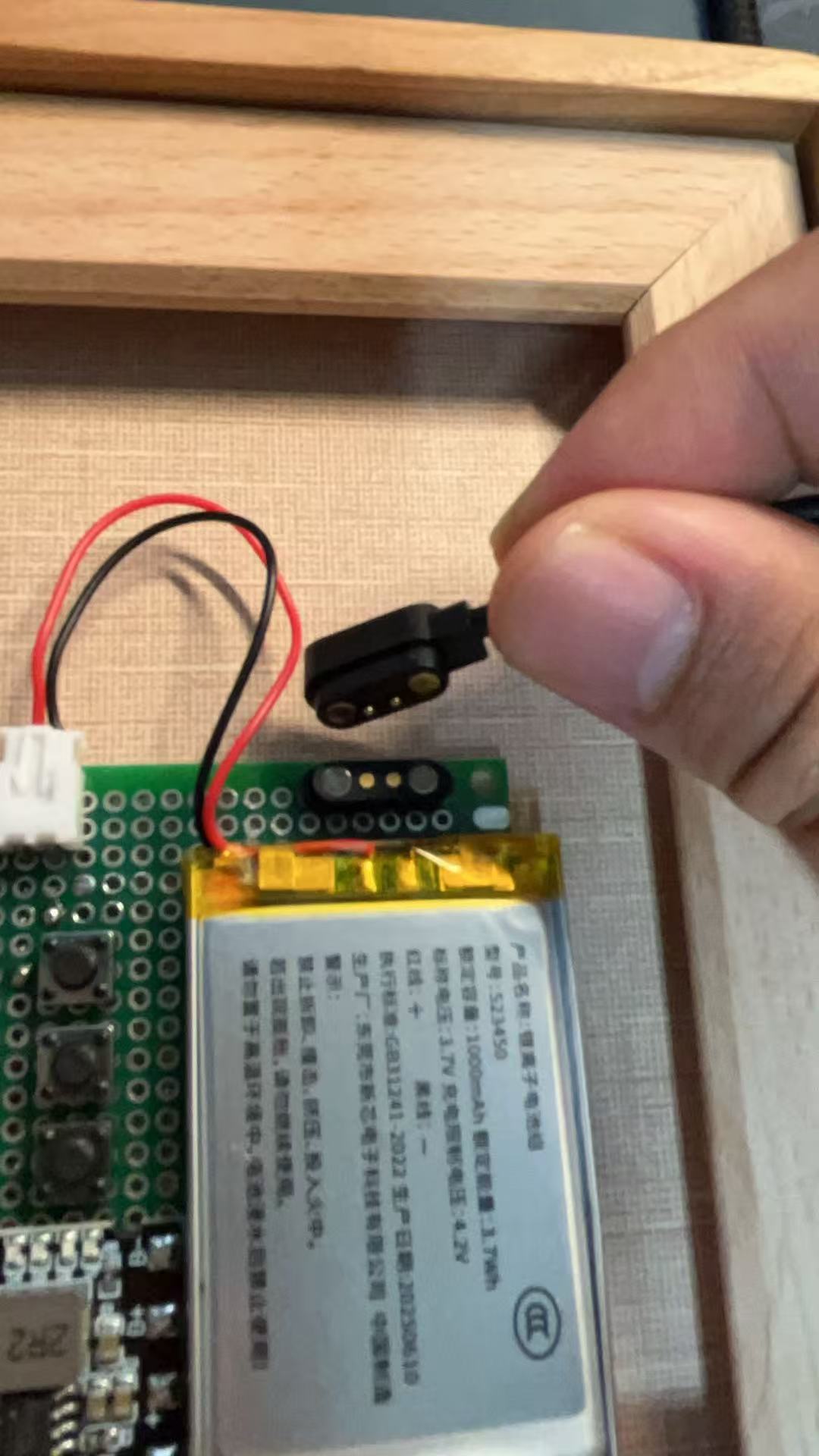

起这个名称的原因是因为在组装相册的时候会有一声清脆的咔哒声，相册后背板使用压入式弹珠，装配的时候声音很好听，另一个原因就是这个相册使用磁吸充电，充电线吸附的时候，就会发出咔哒声，也很有特色，昨晚焊完磁吸接口的时候，充电器咔哒一下准确到位，就感觉这个项目就应该叫“咔哒”。

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

刷新效果展示

简要介绍一下特性

1. 省电

采用墨水屏和esp32处理器，每小时查询数据判断是否更新图片，一块1000mAh的电池我估计可以用半个月，这就可以让这个电子相册和普通相册一样，挂墙或者放在桌面，不用拖着一条长长的充电线。

2. 灵活度高

采用C/S架构，相册只负责处理图片，图像处理、数据获取等都在服务器端执行，自由度更高，现在日历的数据来源于韩寒开发的《ONE》APP，后期会添加油画和电影剧照模式，这样更有意思一些。

3. 组装简单

材料主要有

  1. 7.3寸彩色墨水屏
  2. 淘宝购买的成品相册
  3. 墨水屏转接板
  4. Esp32S3mini控制器
  5. 锂电池充放模块及锂电池
  6. 洞洞板、磁吸充电模块等
  7. 热熔胶
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

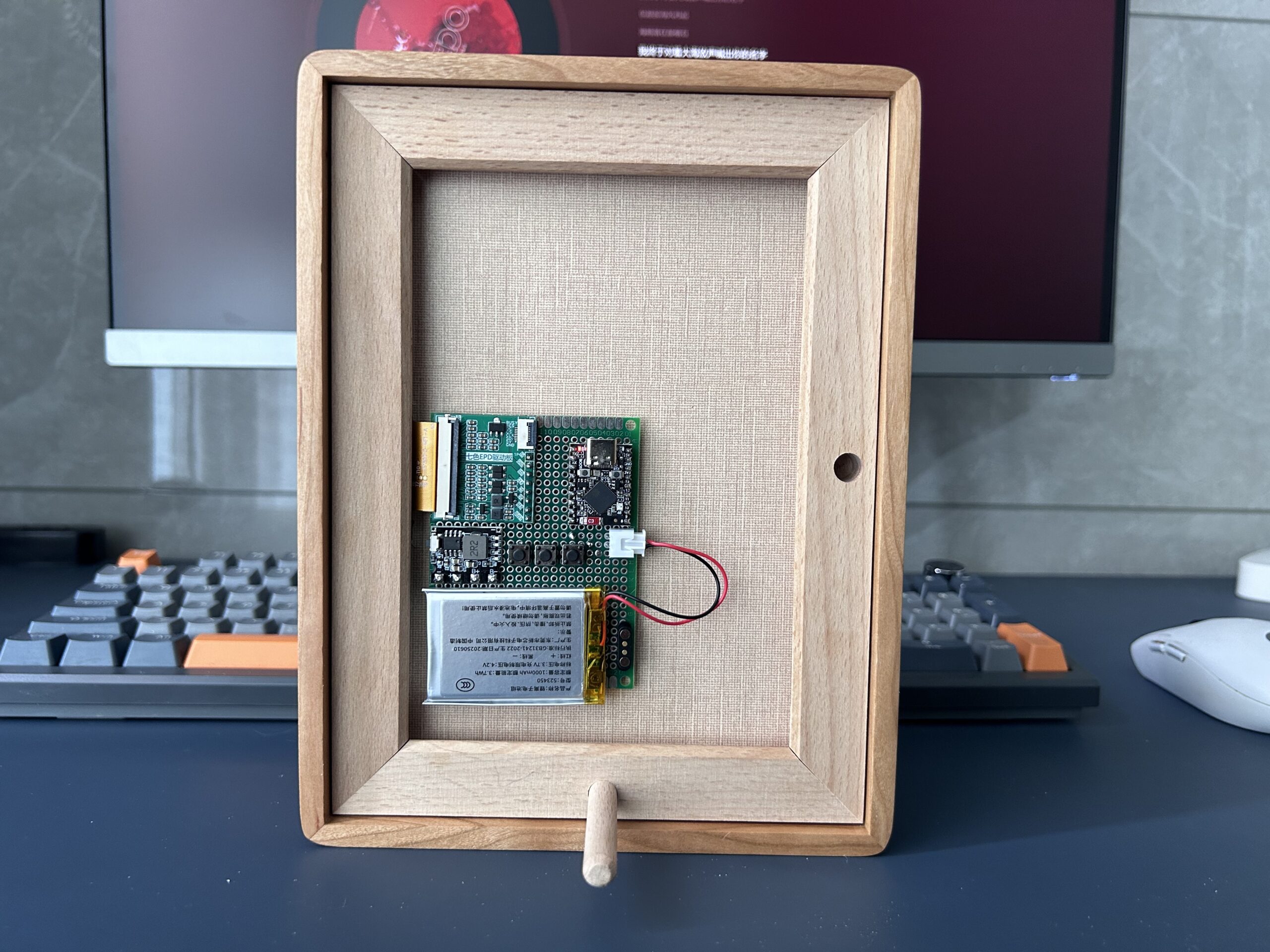

简单焊接以后，用热熔胶将电池粘在洞洞板上，再将洞洞板粘在相册背板上，干净又卫生。

4. AI编程深度参与

说实话，我是对硬件确实懂得不多，对嵌入式开发也是一知半解，这次项目开发主要用到了通义灵码进行辅助编程，极大的提高了效率。基本上就是一分钟搭框架，10秒钟给出bug解决方案，1秒钟就能猜到你下一步要写的内容，甚至连变量名都给想好了。

Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

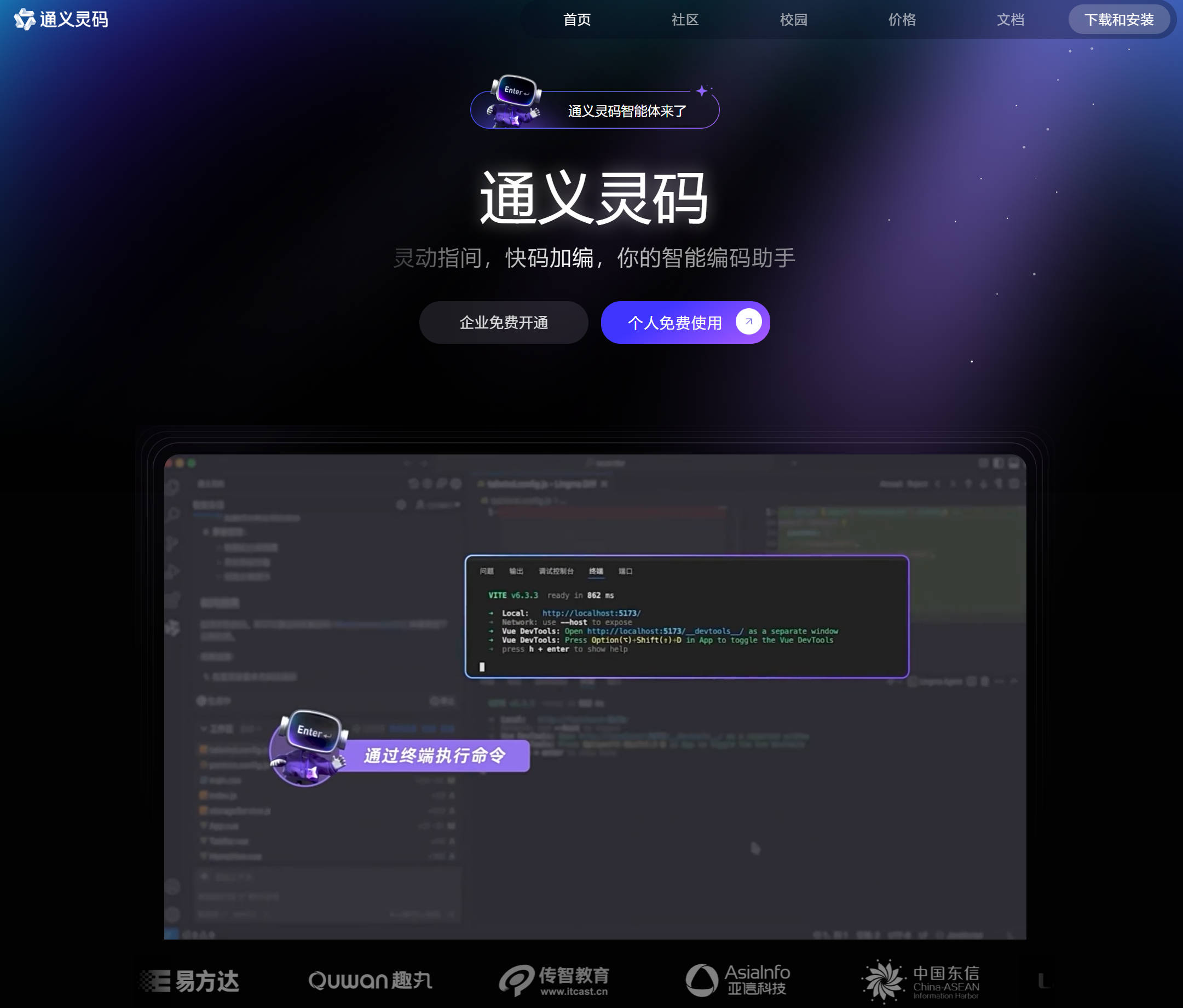

通义灵码网站
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

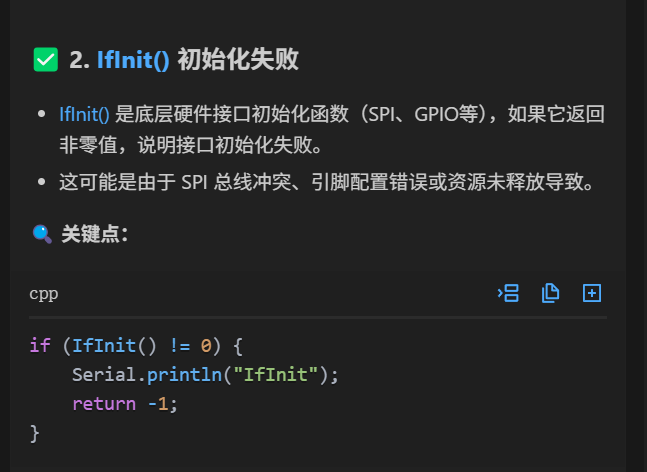

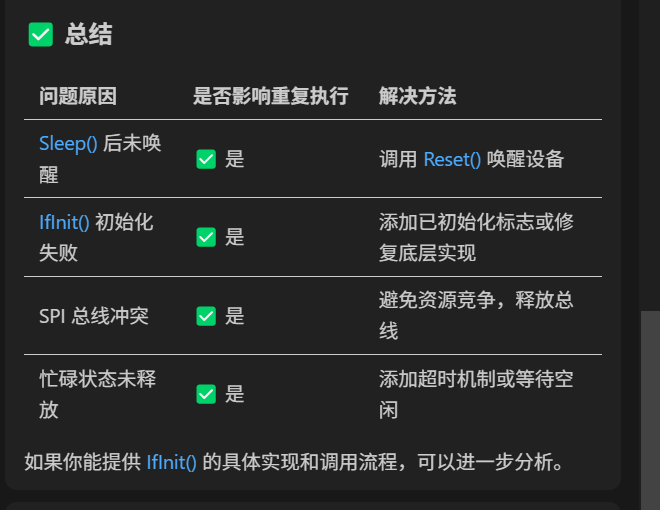

这是AI提示的Bug可能原因
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER
Introducing the all-new Kada Photos — Your memories, perfected. 咔哒相册 —— 回忆，从此完美。-BIOGEEKER

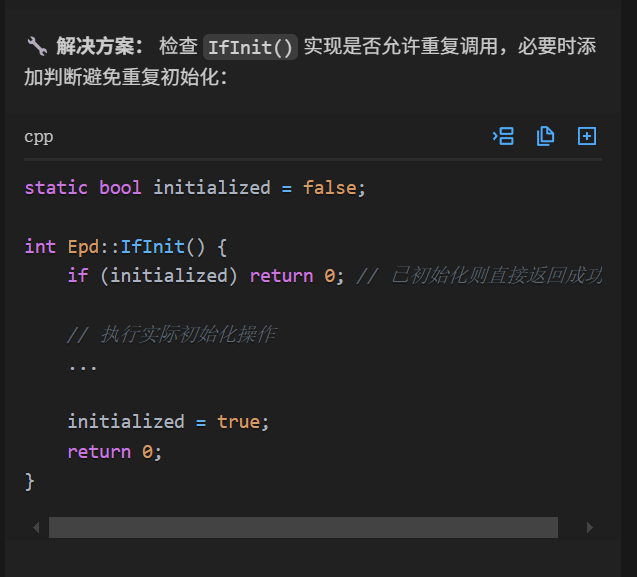

给出的方案完美解决bug

Todo

  1. 代码整理后进行开源
  2. 整理组装步骤

参考资料

  1. 我在数字时代做了一个电子日历，让油画和照片可以被装进去
  2. eInkPhotoAlbum
  3. eInk-calendar
  4. eInkCalendarOfToxicSoul
  5. WINK
  6. 示例图片及题图来源（出镜：@五颗桃子 @Yvestiny 摄影：@陆想陆 ​​​）
